產品名稱:CA200P制藥型光學接觸角測量儀
-
貨期:現貨
-
品牌:北斗儀器
-
型號:CA-200P
-
產地:江蘇蘇州
貨期:現貨
品牌:北斗儀器
型號:CA200P
產地:江蘇蘇州
名稱:制藥型光學接觸角測量儀

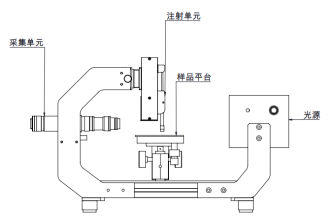

接觸角(Contact angle)是指在氣、液、固三相交點處所作的氣-液界面的切線,此切線在液體一方的與固-液交界線之間的夾角θ,是潤濕程度的量度。是現今表面性能檢測的主要方法。采用光學成像的原理,測量樣品表面的接觸角、潤濕性能、表界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件等組成。設備采用自動進液裝置,性價比高、拓展性強、功能全面,可滿足各種常規測量需求,目前已經廣泛使用在眾多高校院所及企業。
.
接觸角測量儀可以用來研究藥物與不同材料表面之間的相互作用的接觸,這對于藥物的溶解性、吸附性以及藥物管道等方面都具有重要的意義。可用于制藥/仿制藥/微針?biāo)幬锏人幬锏刃袠I(yè)的研究。
1、藥物溶解性測試:用來研究藥物在固體載體上的溶解性和濕潤性,這對于藥物制劑的研發和優化非常重要。
2、藥物釋放性能評估:制藥過程中,藥物需要從固體藥物制劑中釋放出來。幫助評估藥物顆?;蜉d體材料的濕潤性,從而影響藥物釋放的速率和方式。
3、藥物吸附性能研究:用于研究藥物在固體表面的吸附行為,這對于藥物傳遞、釋放和穩定性的理解至關重要。
4、藥物晶體學研究:藥物晶體的形態和結構與藥物的性能和穩定性密切相關。可以幫助了解晶體表面的濕潤性和晶體與溶液之間的相互作用。
5、藥物包覆和涂層研究:制藥領域常常需要對藥物顆粒進行包覆或涂層處理,以改善其生物利用度或穩定性。接觸角測量可以用來評估涂層的濕潤性和附著性能。
設 備整體參數 | 型號 | CA200P |
名稱 | 制藥型光學接觸角測量儀 | |
類型 | 制藥型 | |
機身材質 | 航空鋁 | |
輸入電源 | 220V 50-60Hz | |
功率 | 10W | |
儀器尺寸 | 約655mm(W)*180mm(L)* 500mm(H) | |
儀器重量 | 約14KG | |
樣品平臺系統 | 左右X移動 | 手動:行程30mm,精度0.1mm |
前后Y移動 | 手動:行程50mm,精度0.1mm | |
上下Z移動 | 手動:行程30mm,精度0.1mm | |
水平調整 | 整機水平調整,攝像頭水平調整(配送專業級XY水平儀) | |
樣品臺尺寸 | 130*150mm(可定制) | |
可放置最大樣品 | 200(W)*∞(L)*30(H)mm | |
樣品臺材質 | 航空鋁 | |
注射 系 統 | 注液移動行程 | Y行程:40mm Z行程:35mm,精度0.1mm(針頭對中及液滴轉移) |
滴樣控制移動 | 行程:60mm,精度:0.01mm | |
滴樣方式 | 自動 | |
滴樣速度 | 0.01-25ul/s | |
滴液精度 | 0.01ul | |
加液方式 | 自動(配送5ml玻璃燒杯加液) | |
微量進樣器 | 容量:500ul(全自動液位實時檢測) | |
針頭 | 標配0.5mm不銹鋼針頭(可替換)10個、超疏水針頭0.25mm(可替換)10個 | |
采集 系 統 | 相機 | 日本SONY原裝進口高速工業級芯片(Onsemi行曝光) |
鏡頭 | 0.7x-4.5x | |
傳感器類型 | 1/2.7英寸全局掃描CMOS | |
分辨率 | 1280×1024 | |
焦距 | ±2.5mm可調 | |
圖像拍攝方法 | 單張、間隔、連續 | |
拍攝間隔時間 | 500-3600000ms | |
視頻錄制方式 | 錄像、回播、合成 | |
清晰度測量 | 全自動軟件對焦 | |
最大拍攝速度 | 400幀/s | |
光 源 系 統 | 光源 | 美國進口工業級藍色冷光源(有效避免因光源散發熱量蒸發液滴) |
組合方式 | 采用日本進口石英擴散膜使得亮度更均勻,液滴輪廓更清晰 | |
使用壽命 | 5萬小時以上 | |
亮度調節 | PWM無極調節+軟件調節 | |
亮度識別 | 通過北斗獨家算法自動識別亮度保證最佳亮度 | |
光源波長 | 465nm | |
功率 | 1W | |
接觸角測量 | 接觸角測量方法 | 懸滴法、座滴法等 |
測量軟件 | CA V2.0靜/動態接觸角測量軟件+表面能測量軟件 | |
軟件操作系統要求 | windows 10(64位) | |
接觸角測量方式 | 自動與手動 | |
接觸角計算方法(static contact angle) | 自動擬合法(ms級別一鍵全自動擬合,不存在人工誤差)、三點擬合、五點擬合、自動測量(包括圓擬合法/斜圓擬合法(Circle method/ Oblique Circle)、橢圓擬合法/斜橢圓擬合法(Ellipse method /Oblique Ellipse)、B-Snake擬合法、凹凸面測量等 | |
動態接觸角測量 (Dynamic contact angle) | 前進角(Advancing angle),后退角(receding angle),滯后角(hysteresis angle) (可批量擬合多張圖片或視頻連續擬合計算Video analysis) | |
基線擬合 | 自動與手動 | |
角度范圍 | 0°<θ<180° | |
精度 | 0.1° | |
分辨率 | 0.001° | |
表 面 能 | 表面能測量方法 | Fowks法,OWRK法,Zisman法,EOS法,Acid-Base Theory法,Wu harmonic mean法,Extended Fowkes法(軟件中預裝37種液體數據庫,可自行建立液體性能參數)數據可直接調入用于表面能估算,液體庫數據可自行添加、刪除和修改??煞謩e得到固體表面能、色散力、極性力、氫鍵力、范德華分量、路易斯酸分量、路易斯堿分量等 |
表面能單位 | mJ/m2 | |
表界面張力 | 測量方法 | 自動擬合+手動擬合 |
精度 | 0.01 mN/m | |
測量范圍 | 0.1mN/m-2000mN/m | |
潤濕性分析 | 粘附功 | 一鍵自動分析 |
鋪展系數 | 一鍵自動分析 | |
粘附張力 | 一鍵自動分析 | |
精度 | 0.001 mN/m | |
單位 | mN/m | |
審計追蹤 | 修改與編輯 | 禁止 |
記錄導出格式 | ||
溯源系統 | 標配 | |
入口 | 單獨 | |
是否可關閉 | 禁止 | |
權限分級 | 角色 | 試驗員、技術員、管理員自定義 |
定時登出 | 可自定義時間 | |
權限編輯 | 允許 | |
權限狀態 | 激活與凍結 | |
用戶管理 | 標配 | |
用戶數量 | 99個 |
眾所皆知,軟件是一臺儀器的靈魂所在,組成系統的硬件雖為測量提供了基礎,但只有在軟件的支持下,才能完美地實現硬件的功能,充分發揮其潛力,使系統的總體功能和性能如虎添翼。
本公司研發定制的CA V2.0靜/動態接觸角測量軟件+表面能測量軟件專用測控軟件自2010年開始就面向客戶提供使用,經過10年來膠粘帶行業客戶的使用反饋、使用要求、國家標準和國外標準的融合,已經達到一個很成熟穩定的狀態。
擁有自主知識產權的軟件控制系統(行業內極少),在對以后軟件升級,新標準更換的時候起到一個很大的優勢,保證測試手段和測試標準走在行業前端位置。
| 軟件著作權
| 作品登記證書

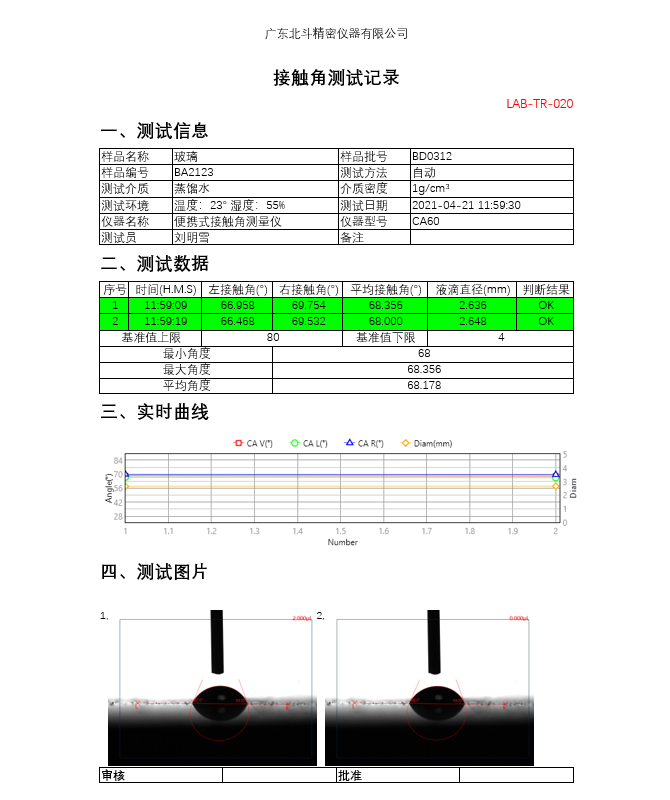

| 測試報告(示例,以實際測試為準)
精細機械:系統的框架選用高質量的進口高強度氧化保護鋁型材并烤漆處理,所有的其它主要組件也都是由鋁合金,不銹鋼和銅合金通過精密制作而成。保證儀器極強的穩定性。
精密定位:系統所有的線性移動單元,包括三維樣品臺(xy-軸),(Z-軸)注射器/針頭的移動調節,均是由直線銅齒條和精密燕尾槽驅動,確保傳動平穩、輕松和精細。
配置齊全的進樣器與針頭選擇:提供數十種不同規格的進樣器供使用者選擇,如不同規格(25ul/50ul/100ul/250ul/500ul/1000ul….),不同材質(氣密玻璃進樣器/塑料進樣器),不同品牌(Hamilton/boli….)以滿足不同客戶需求。提供各種規格(10-34#)以及不同材質(不銹鋼/聚四氟乙烯/pp撓性針頭)以及特殊針頭(彎曲針頭),可用于常規接觸角測量,也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。
成像系統:采用了行曝光(Rolling Shutter)高分辨率CMOS圖像傳感器配合0.7-4.5遠心輪廓鏡頭。保證最佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成像提供了均勻的背景照明。優質鏡頭和高分辨率相機能夠以理想的尺寸和亮度在圖像中顯示出滴液,即使是非常小的滴液。
領先的軟件平臺 :軟件是整個測量系統的靈魂和大腦 。 CA V2.0 軟件為用戶提供了范圍廣泛的功能和特性 ,而且其中的許多項目在這一 領域均是出類拔萃 。作為一光學方法,測量的精度取決于成像的質量和后著的處理、分析和計算方法 。 其中采用的亞像素( sub-pixel)液滴坐標檢測 ,自動液 /固 /流 -三相接觸線識別 , 液滴全輪廓分析 ,和基于連續信息反饋的液滴監視功能等構成了軟件的核心組件,而且這一切又都能實時完成。具備雙邊接觸角自動測量快速擬合功能,分析液體與固體表面潤濕性能,更準確的分析表面的實際潤濕情況。
軟件自動生成報告,其中涵蓋word、excel、PDF圖文、譜圖等多種數據報告。
提供德國進口的接觸角測量校準樣,確保儀器的精準性,角度校準標準片5°、8°、30°(選配);60°、90°、120°(選配)。
國內首創基線自動傾斜功能,可修正由于樣品傾斜或機臺傾斜時的差異。
分級管理系統,權限管理。分實驗員與管理員。避免人為數據的改動影響測試結果。
具備雙邊接觸角測量快速擬合功能,更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況;
動態拍攝、視頻快速測試數據,可以連續性記錄測試接觸角的變化,再由軟件自動批量擬合;
具備歷史數據庫功能,記錄每一次的測試結果,可追溯歷史測試結果。
1. usb2.0數字CCD攝像頭 1個
2. 連續變倍光學系統 1個
3. 手動加樣系統 1套
4. 手動CCD傾斜系統 1套
5. 表界面分析測量系統應用軟件 1套
6. 說明書紙質一份及說明書電子版 1份
7. 保修卡及合格證1份
8. 親水進樣針10個,疏水進樣針10個
9. 500ul進樣器1個
10. 電源線及數據線1條
11. XY專用水平儀1個
物料名稱 | 品牌 | 物料名稱 | 品牌 |
CPU | 英特爾 i3 處理器 | 鼠標鍵盤 | 力拓 |
主板 | 英特爾 H61 主板 | 機箱 | 金和田 |
內存 | 華碩 8G DDR3 1600 | 電源 | 長城 |
硬盤 | 七彩虹 250G | 顯示器 | HUYINIUDA 19寸 |
? 10年行業經驗,專業從事檢測設備的研發、設計、制造、銷售與服務。 ? 擁有5名具有超過12年行業經驗的工程師團隊,現已獲得國家高薪企業和20+項資質證書。 | |
? 采用進口零部件,產品用料保質保量,加工工藝安全嚴謹,公司擁有先進的檢測技術和完整的質量控制系統。 ? 每個產品必須經過7道檢測環節:校隊圖紙、零部件檢測、表面處理、外觀檢測、組裝、校準、QC全檢入庫。 | |

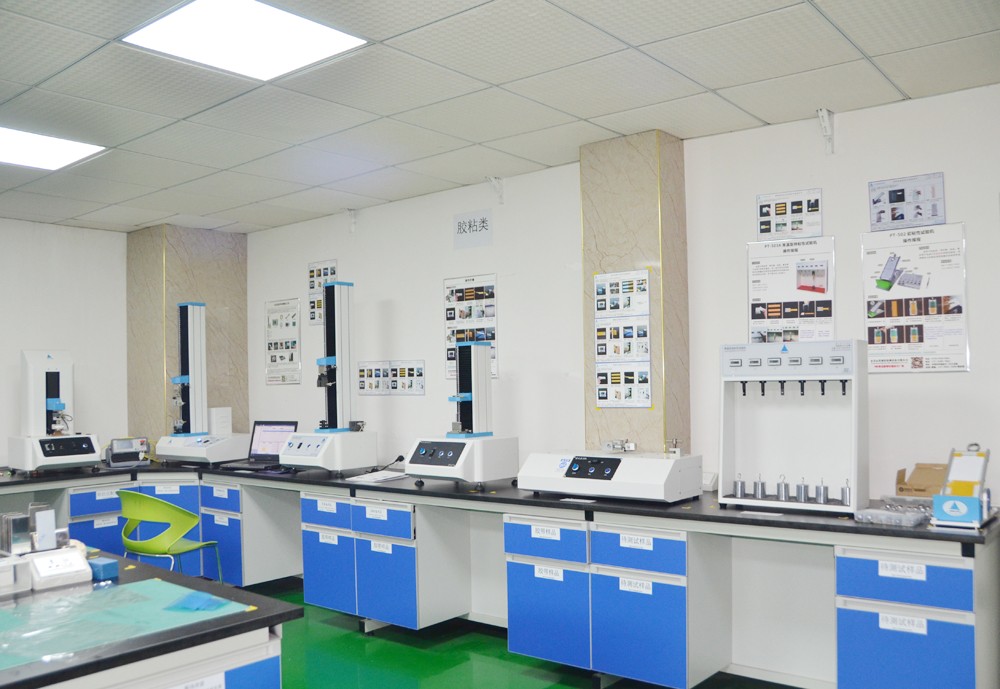

? 擁有超2500㎡現代化規模生產基地,生產設備齊全,各種試驗機月總備貨量高達200臺保障快速供貨。 ? 與知名物流順豐、德邦保持長期合作關系。運輸采用纏繞膜整機包裹,邊角采用珍珠棉保護,設備采用紙托或木箱包裝。 | |
