產品名稱：載帶臥式拉力機
-
貨期：現貨
-
品牌：北斗儀器
-
型號：PT-501E
-
產地：江蘇蘇州
點擊咨詢
貨期：現貨
品牌：北斗儀器
型號：PT-501Z
產地：江蘇蘇州
名稱：載帶臥式拉力機
載帶剝離力試驗機是電子技能和機械傳動連系后的產物，采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成。
有測量范圍寬、精度高、呼應快等特點，并可對實驗數據進行及時顯示、記載、打印。
.

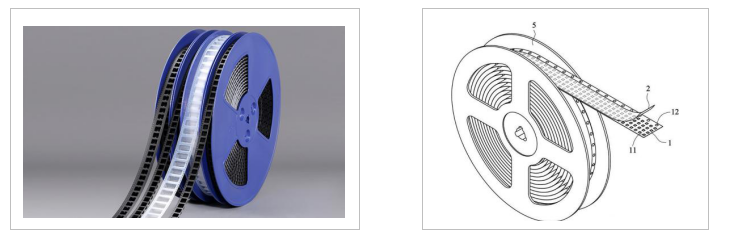

載帶剝離力試驗機適用范圍在SMT制程中需要處理各種電子元器件，為了保證元器件在運輸、傳送過程中不受破壞，我們通常采用各種保護方式。如用載帶進行封裝。貼片時將上層蓋帶撕開，利用機械手的精確定位拾取零件。
但是蓋帶與載帶之間的封合力度直接影響到機械手是否能準確的拾取元器件。因此，我們開發了這款產品，用來檢測蓋帶的剝離強度是否符合EIA標準的規定。
載帶剝離力試驗機適用范圍能使SMT的制程得到先期的質量保證，該儀器完全按照EIA標準要求來設計，剝離角度在165°～ 180°之間，為了更直觀得判斷實際測試效果，我們?cè)O(shè)計有上下極限值，測試結果會以曲線形式顯示，是否超出這個極限值橫線，一目了然。
該設備操作簡單易用，即使沒有經驗的人通過簡單講解也能迅速掌握要領，熟練操作。
ANSI/EIA 481-D-2008 自動操作用表面安裝元件的8mm～200mm壓紋載帶和8mm與12mm穿孔載帶（美國標準協會）
容量選擇 | 1、2、5kg任選 |
準確等級 | 0.5級 |
可測下限 | 0.6g |
試驗速度 | 300mm/min |
回位速度 | 500mm/min |
測試角度 | 165°～ 180° |
測試寬度 | 8mm ～ 120mm |
測試帶質 | 塑料及紙質 |
力量分辨率 | 0.001g |
位移分辨率 | 0.001mm |
有效行程 | 600mm（二夾具間距離) |
控制方式 | 電腦控制 |
外形尺寸 | W 1020mm×D 420mm×H 270mm |
電 源 | 220VAC±10% / 50Hz |
眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。
本公司研發定制的膠粘帶剝離強度專用測控軟件自2010年開始就面向客戶提供使用，經過9年來膠粘帶行業客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。
擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢，保證測試手段和測試標準走在行業領先位置。

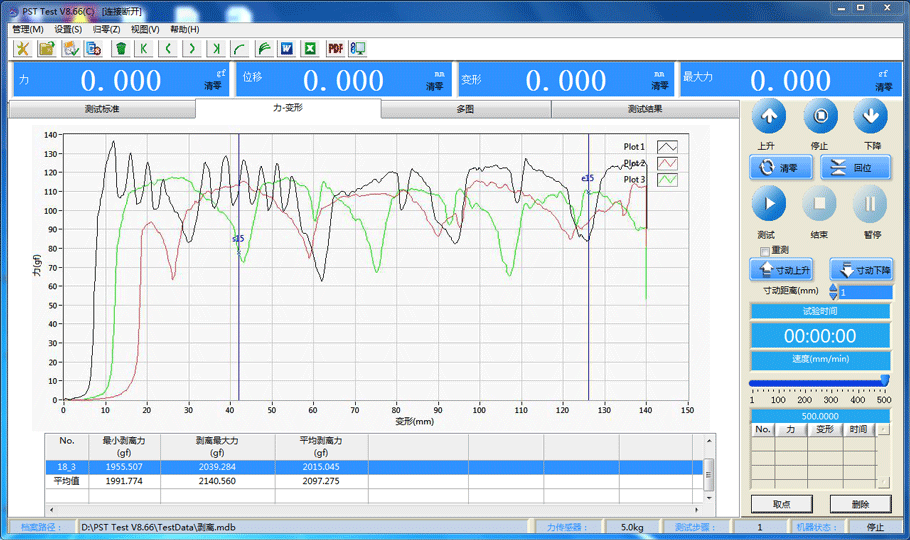

| 軟件主界面圖

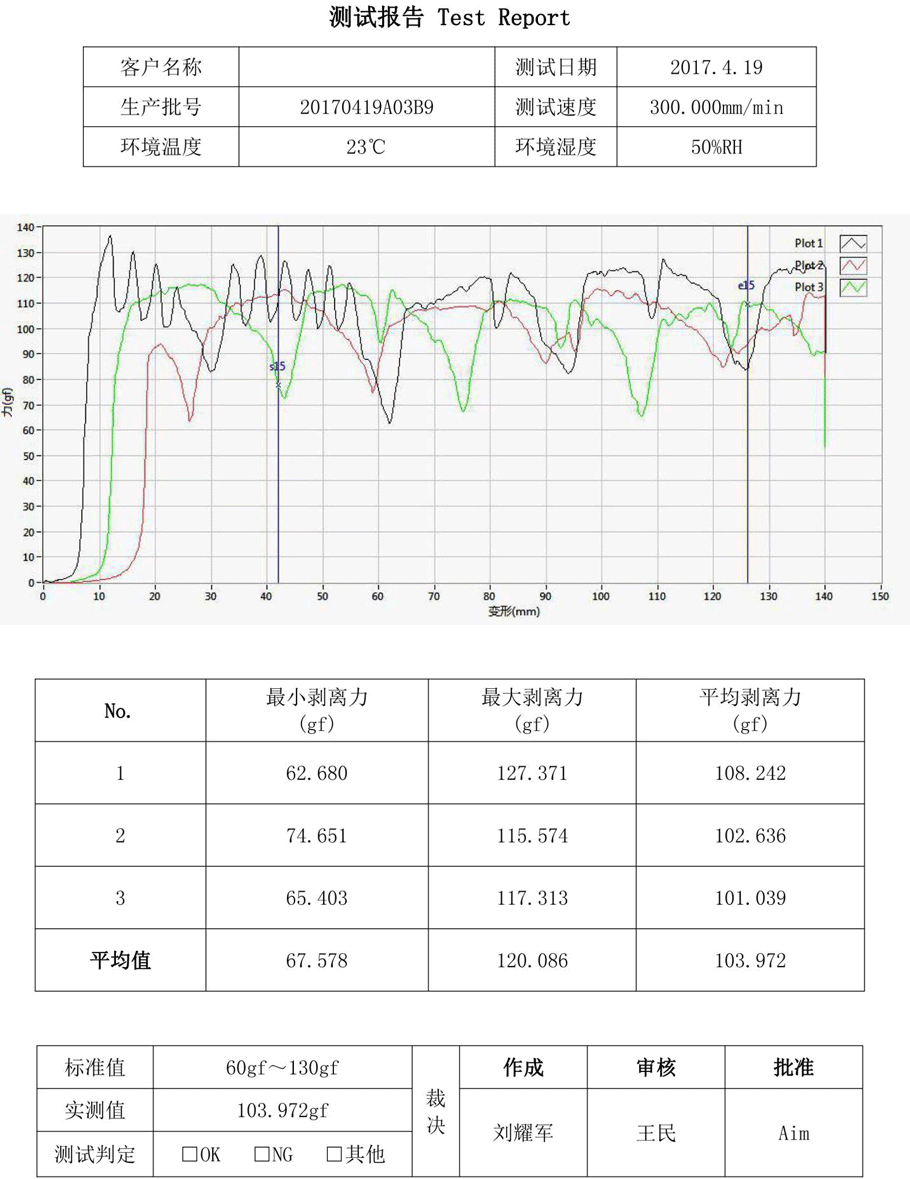

| 測試報告
全球知名品牌的力值感應系統，提供優于0.5級的力值精度，重復性更佳，多量程選擇，測試更靈活；
全球知名品牌的步進運行系統，搭配精密滾珠絲杠，提供優于0.5級的速度精度，無極調速，運行平穩；
限位保護、過載保護、自動回位等智能設計，保障操作安全；
結構設計先進合理，技術處于國內領先水平，具有可靠的自動化管理和控制功能，能夠適應長期、穩定、安全、可靠的檢測需求；
滿足GB、ISO、ASTM多種測試標準，測試方法可任意選擇；
支持成組試驗數據比對分析，具有多單位轉換功能；
全新軟件系統，流程精練，操控流暢，簡單易學。
物料名稱 | 數量 | 品牌 | 產地 |
機 座 | 1架 | 北斗儀器 | 江蘇蘇州 |
保 護 罩 | 1根 | 廣東堅美鋁型材廠 | 佛山 |
步進電機 | 1臺 | 雷賽智能控制 | 深圳 |
滾珠絲桿 | 1根 | 海元傳動機械 | 東莞 |
支撐光杠 | 2根 | 北斗儀器 | 江蘇蘇州 |
傳 動 輪 | 2個 | 寧波伏龍 | 寧波 |
齒 形 帶 | 1個 | 寧波伏龍 | 寧波 |
荷重感應器 | 1個 | Keli SunCells | USA |
剝離治具 | 1套 | 北斗儀器 | 江蘇蘇州 |
測控軟件 | 1套 | 北斗儀器 | 江蘇蘇州 |
開關電源 | 2個 | 明緯MeanWell | 臺灣 |
按 鈕 | 5個 | 紅波電器 | 上海 |
物料名稱 | 品牌 | 物料名稱 | 品牌 |
CPU | 英特爾雙核3.2G | 鼠標鍵盤 | 匯佰碩 BT190 |
主板 | 技嘉工控主板 | 機箱 | 金和田 |
內存 | 金士頓4G DDR3 1600 | 電源 | 長城 |
硬盤 | 金士頓 240G | 顯示器 | HUYINIUDA 19寸 |
10年行業經驗，專業從事檢測設備的研發、設計、制造、銷售與服務。 擁有5名具有超過12年行業經驗的工程師團隊，現已獲得國家高薪企業和20+項資質證書。 |  |
 |
采用進口零部件，產品用料保質保量，加工工藝安全嚴謹，公司擁有先進的檢測技術和完整的質量控制系統。 每個產品必須經過7道檢測環節：校隊圖紙、零部件檢測、表面處理、外觀檢測、組裝、校準、QC全檢入庫。 |

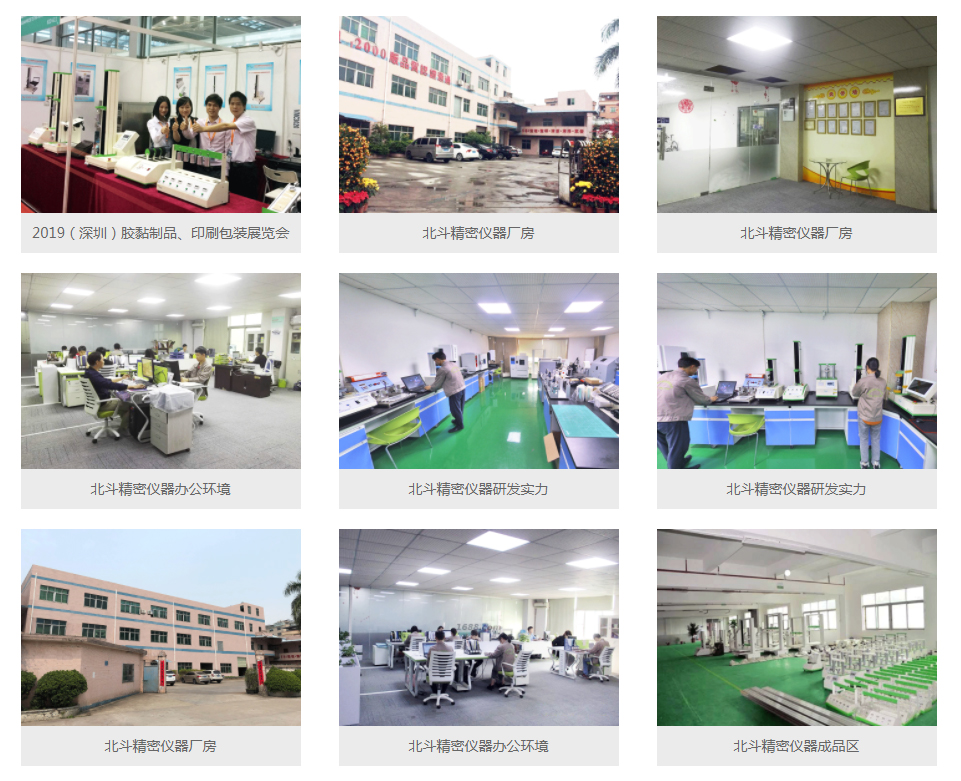

擁有超2500㎡現代化規模生產基地，生產設備齊全，各種試驗機月總備貨量高達200臺保障快速供貨。 與知名物流順豐、德邦保持長期合作關系。運輸采用纏繞膜整機包裹，邊角采用珍珠棉保護，設備采用紙托或木箱包裝。 |
|
