15962623322接觸角測量儀是如何調試校準的呢?
發布時間:2022-02-17 點擊次數:1680

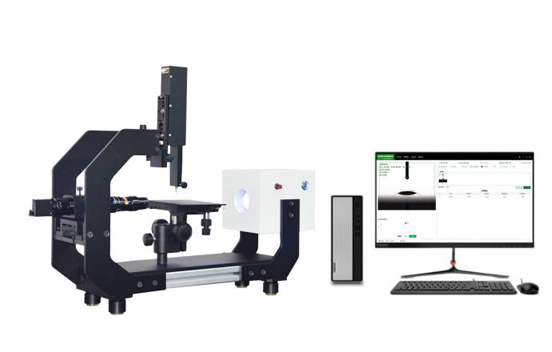

接觸角測量儀要用于測量液體對固體的接觸角,即液體對固體的浸潤性。儀器由光源、成像系統、工作臺、液滴系統、數據處理系統等部分組成。
能測量各種液體對各種材料的接觸角,例如塊狀材料、纖維材料、紡織材料、納米材料、半導體材料、硅片晶圓材料等,粉末樣品在壓片后也可測量。同時,儀器可測量和計算液體表面/界面張力、固體表面自由能。
作為一種專業的理化分析儀器,正如粘度計、分析天平等專業儀器一樣,接觸角測量儀也需要進行調?;蛐什僮?。通常建議1年校準一次。
但是,儀器很長時間采用的校準工具是玻璃板。玻璃校準板與顯微鏡的分劃板一樣,采用刻蝕技術將標準角度的圖片刻在玻璃板上,再通過測試標準角度值后,看儀器的精度。
通過如上的描述可以很容易看出,如上的操作事實上沒有對儀器本身進行任何調?;蛐?,只是測試了一下標準圖片,看一下角度值差多少。而這樣的操作事實上只是看看儀器的量角度這樣的方法是否對?;蚓饶軌蜻_到多少?且不論這個精度到底是否對。
那么,接觸角測量儀的校準需要調校的是什么?
通過儀器的原理,即通常采用側視條件下拍攝3D條件下的液滴的輪廓并采用相應的算法分析得到接觸角值。根據光學成像原理,可以知道,3D條件下,鏡頭(相機)與被測物體(水滴)在成像視角、俯視與否情況、樣品本身的上表面水平情況均會影響到角度值結果。
